Hvordan støtter KTG hydrauliske akseltilhengere tungtransport?

Hva er en kraftig trailer og når trenger du en?

A Heavy Duty Trailer er en slept eller selvgående transportplattform konstruert for å bære last som overstiger kapasiteten til standard kommersielle godshengere, typisk definert som nyttelast over 40 tonn, med spesialiserte konfigurasjoner som når titusenvis av tonn for de mest krevende industrielle transportprosjektene. Heavy Duty-tilhengere er den essensielle muliggjøreren for storskala infrastrukturkonstruksjon, gjennomføring av olje- og gassprosjekter, kraftproduksjonsinstallasjon, verftsdrift, utskifting av bro og flytting av gruveutstyr i alle større industrielle økonomier.

De tre grunnleggende kategoriene av tilhengere som brukes i tungtransport er: konvensjonelle trukket tilhengere (trukket av en drivkraft ved faste koblingspunkter), hydrauliske plattformtilhengere (med individuelt kontrollerte hydrauliske fjæraksler som jevner ut lasten uavhengig av veidekke), og selvgående modultransportører (SPMT), som integrerer sin egen kraft og styring i en ekstern plattform som kan operere uavhengig av en modulær plattform. Hver type betjener forskjellige lastkarakteristikker, tilgangsforhold til stedet og driftskrav, og feil valg mellom dem resulterer i enten usikker transport eller betydelig overforbruk på kapasitet som ikke er nødvendig for oppgaven.

For kjøpere, prosjektledere og logistikkingeniører i Midtøsten og globalt, er det viktig å forstå de spesifikke ytelsesparametrene til hydrauliske akseltilhengere som KTG-3, KTG-4, KTG-5 og KTG-6-seriene for korrekt utstyrsspesifikasjon på tungtransportkontrakter der lastvekter, aksellaster og veiklassifiseringer avgjør begrensninger for både den offentlige og private transportstrukturen.

Hva er de tre typene tilhengere: Klassifiseringsrammeverket for tungtransport

Å forstå hva som er de tre typene tilhengere i sammenheng med tung og spesialisert transport, gir det essensielle rammeverket for valg av utstyr. Bransjekategoriseringen skiller tilhengere først og fremst ved deres strukturelle design, opphengssystem og om de krever en ekstern drivkraft for fremdrift.

Type 1: Konvensjonelle Heavy Haul-tilhengere

Konvensjonelle Heavy Duty Trailer-design inkluderer lowbed (lowboy) trailere, step-frame trailere og uttrekkbare trailere som trekkes av en kraftig trekkvogn foran. Dette er de mest brukte tungtransportplattformene globalt på grunn av deres lavere kostnader i forhold til hydrauliske og selvgående alternativer, deres kompatibilitet med standard traktorenheter og deres tilgjengelighet fra en stor global produksjonsbase.

Konvensjonelle lavvognstilhengere er tilgjengelige i akselkonfigurasjoner fra 2 til 10 aksellinjer, med nyttelast fra 50 tonn til over 200 tonn avhengig av akseltall, akselavstand og strukturell bjelkedesign. Maksimal lovlig aksellast i de fleste land varierer fra 8 til 13 tonn per aksel for standardtilhengere, noe som betyr at en 4-akslet lavlasthenger med 4 tonn per aksel dekkslast fordeler vekten over 8 akselpunkter og kan oppnå en total nyttelast på ca. 32 til 52 tonn avhengig av nasjonale forskrifter. For tyngre belastninger legges det til ytterligere aksellinjer for å øke antall akselkontaktpunkter og redusere belastningen per aksel til lovlig tillatte nivåer.

Type 2: Hydrauliske plattformtilhengere med individuelt kontrollerte aksler

Hydrauliske plattformtilhengere, også kjent som hydrauliske akseltilhengere eller plattformer av SPMT-typen når de er utstyrt med styring, men ikke fremdrift, bruker individuelt hydraulisk aktiverte fjæringssylindre ved hver akselposisjon. Den hydrauliske fjæringen betjener to kritiske funksjoner samtidig: den nivellerer lasteplattformen aktivt uavhengig av ujevnheter i veibanen, og den lar føreren senke hele dekket for å lette lasting og lossing uten eksternt løfteutstyr.

KTG-seriens hydrauliske aksellinjetilhengere (KTG-3, KTG-4, KTG-5, KTG-6) representerer en spesialkonstruert produktlinje innenfor denne kategorien, og tilbyr 3 til 6 aksellinjer i et standardisert modulært format som gjør at flere enheter kan kobles side ved side eller i tandem for å oppnå de spesifikke plattformdimensjonene som kreves for hånden og akselantall. Denne modulariteten er den avgjørende kommersielle fordelen til hydrauliske plattformhengere fremfor konvensjonelle lavsenger med fast konfigurasjon for tunge industrielle transportkontrakter der lasten varierer betydelig mellom bevegelsene.

Type 3: Selvgående modulær transportør (SPMT)

Den selvgående modulære transporteren er den mest teknologisk avanserte og operasjonelt fleksible kategorien innen tungtransport. En SPMT selvgående modulær transportør integrerer et hydraulisk dekk, individuell akselstyring og en innebygd kraftenhet (enten diesel eller elektrisk) i en modulær plattform som kan bevege seg i alle retninger, rotere på stedet og krysse terreng som ville være utilgjengelig for traktor-tilhenger-kombinasjoner. Den selvgående modulære tilhengerbetegnelsen understreker tilhengerens evne til å operere uten en ekstern drivmotor, noe som er kritisk i applikasjoner som tørrdokkoverføringer på verft, snuoperasjoner i industrianlegg og broinstallasjoner der veitilgang for en trekkvogn er umulig.

En moderne SPMT selvgående modulær transportør kan bære nyttelast fra 100 til over 100 000 tonn når flere moduler synkroniseres elektronisk og lastes i en nettkonfigurasjon, noe som gjør SPMT til den eneste levedyktige transportløsningen for komplette plattformmoduler i offshore olje- og gasskonstruksjon, store raffineriereaktorfartøyer rundt i bymiljøet, og brobjelketransporten forblir i drift i bymiljøet. operasjon.

Selvgående modulær transportør: Hvordan SPMT-teknologi fungerer

Den selvgående modulære transporteren kombinerer fire tekniske systemer i en enkelt integrert enhet: den strukturelle dekkrammen, det hydrauliske fjærings- og styresystemet, kraft- og drivsystemet og det elektroniske kontroll- og synkroniseringssystemet. Hvert system må fungere korrekt og i koordinering med alle andre systemer for at SPMT skal fungere sikkert under de ekstreme belastningene den er designet for å bære.

Strukturelt dekk og modulær arkitektur

Et spmt selvgående modulært transportdekk er konstruert av høyfast stål i en gitterstruktur som fordeler last over alle akselposisjoner samtidig. Den modulære utformingen gjør at individuelle SPMT-enheter med standardbredde (typisk 2,43 m per modul) kan kobles side ved side for å lage plattformer på 2,43 m, 4,86 ​​m, 7,29 m eller større bredde, og kobles ende mot ende for å lage plattformer av praktisk lengde. En enkelt SPMT-modul gir vanligvis 4 til 8 aksellinjer i kjøreretningen, og moduler kombineres for å matche fotavtrykket og vekten til den spesifikke lasten.

Det strukturelle stålet som brukes i selvgående modulær tilhengerkonstruksjon er typisk høyytelsesstål med en minimum flytegrense på 690 MPa (100 000 psi), som gir styrke-til-vekt-forholdet som er nødvendig for å bære maksimal belastning, samtidig som dekkshøyden holdes så lav som mulig for å minimere den kombinerte høyden på dekket pluss lastklaringsgrenser for bro og lasterom.

Hydraulisk fjæring og styresystem

Hver akselposisjon i en SPMT selvgående modulær transporter er utstyrt med en uavhengig kontrollert hydraulisk sylinder som henger dekket over akselen. Det hydrauliske systemet kobler alle sylindre til en felles manifold med individuelle kontrollventiler, som muliggjør:

• Aktiv nivellering av dekk: Når SPMT krysser ujevnt terreng, forlenges eller trekkes individuelle sylindre inn for å holde dekket i en jevn orientering, og beskytter sensitiv last fra tilting, glidning og strukturell belastning fra ujevn støtte. Nivåtoleranse er vanligvis pluss eller minus 0,5 til 1,0 grader fra horisontal.
• Høydejustering: Dekket kan senkes til bakkenivå for lastoverføring og heves til reisehøyde under transport. Vertikal vandringsområde er vanligvis 300 til 600 mm avhengig av SPMT-modellen.
• 360-graders akselstyring: Hver aksel kan styres uavhengig, noe som gjør at SPMT kan reise i alle retninger, snu på en minimal radius og utføre krabbestyring (sideveiskjøring) uten å snu dekket. Dette er egenskapen som gjør SPMT unikt egnet for begrensede industriområder.

Kraft og drivsystem

Kraftenheten til en SPMT selvgående modulær transportør er vanligvis en dieselmotor (eller i nyere modeller med elektrisk drivkraft, en batteri- eller brenselcellestrømkilde) som driver hydrauliske pumper som forsyner både fjæringssylindrene og hjuldrevne motorer. Drivmotorer ved hver akselhjulposisjon gir fremdrift og bremsing, med det elektroniske kontrollsystemet som styrer dreiemomentfordelingen over alle drevne hjul for å forhindre hjulslip under ekstreme belastninger.

Moderne SPMT selvgående modulære transportere oppnår reisehastigheter på 1 til 8 km/t avhengig av lastvekt, terreng og rutegeometri, noe som kan virke sakte i absolutte termer, men er passende gitt skalaen og verdien av lastene som transporteres. En 5000 tonns offshore-plattformmodul som beveger seg i 3 km/t bærer kinetisk energi tilsvarende et fullastet godstog ved linjehastighet, og de kontrollerte lave hastighetene til SPMT-transport er en sikkerhetskritisk designparameter snarere enn en ytelsesbegrensning.

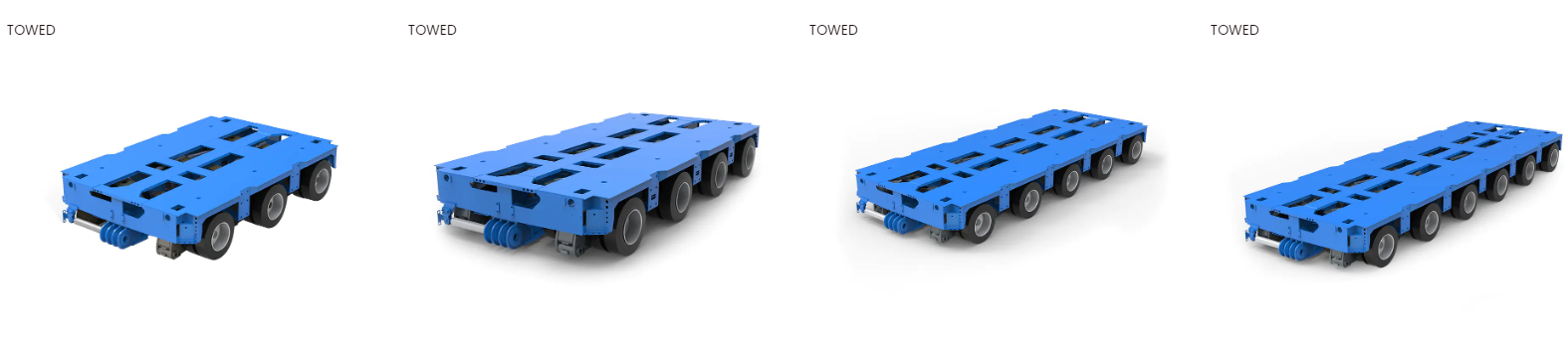

KTG Hydraulic Axle Line Trailers: Den komplette spesifikasjonsguiden

KTG-seriens hydrauliske akseltilhengere representerer en produktfamilie designet for tungindustritransportsektoren, med fire standardkonfigurasjoner som tilsvarer 3, 4, 5 og 6 aksellinjer per tilhengerenhet. Hver KTG-konfigurasjon tilbyr en annen nyttelastkapasitet, dekkslengde og aksellastfordelingsprofil, noe som gjør serien anvendelig for et bredt spekter av tungtransportscenarier fra store transformatorer og trykkfartøyer til offshoreutstyrsmoduler og havnemaskineri.

KTG-3 hydrauliske aksler linjetilhenger med 3 aksler: spesifikasjoner og bruksområder

Den KTG-3 hydrauliske aksler linjehenger med 3 aksler er den mest kompakte konfigurasjonen i KTG-serien, og gir en plattform som passer for laster som passer innenfor et 3-akslet fotavtrykk og krever hydraulisk fjæring for lastbeskyttelse eller dekkutjevningsevne som konvensjonelle tilhengere ikke kan tilby.

• Akselkonfigurasjon: 3 linjer med hydrauliske aksler, med 2 eller 4 hjul per aksellinje avhengig av konfigurasjon, og gir 6 til 12 totale hjulkontaktpunkter.
• Nyttelastkapasitet: Vanligvis 60 til 90 tonn total nyttelast på plattformen, avhengig av dekkspesifikasjoner og veidekkeforhold.
• Dekkdimensjoner: Standard dekkbredde på 2,43 til 3,0 m, dekklengde matcher 3-akslet modullengde.
• Hydraulisk fjæringsvei: 300 til 500 mm vertikalt justeringsområde for optimalisering av laste- og transporthøyde.
• Beste applikasjoner: Transformatorer, små trykkbeholdere, industrimaskineri, generatorsett og militærutstyrstransport der lasten er innenfor 3-akslet kapasitetsområde.

KTG-4 hydrauliske aksler linjetilhenger med 4 aksler: spesifikasjoner og bruksområder

Den KTG-4 hydrauliske aksler linjehenger med 4 aksler legger til én aksellinje til KTG-3-plattformen, proporsjonalt øker nyttelastkapasiteten og fordeler lasten over en lengre kontaktsone, noe som reduserer punktbelastningen på følsomme veiflater og brokonstruksjoner.

• Akselkonfigurasjon: 4 linjer med hydrauliske aksler, gir 8 til 16 totale hjulkontaktpunkter.
• Nyttelastkapasitet: Typisk 80 til 120 tonn total plattformnyttelast for standard veitransportkonfigurasjoner.
• Aksellast per linje: Omtrent 20 til 30 tonn per aksellinje avhengig av total nyttelast, innenfor de tillatte grensene for tungtransporttillatelser i de fleste jurisdiksjoner i Midtøsten.
• Beste applikasjoner: Middels krafttransformatorer (50 til 100 tonns rekkevidde), petrokjemiske fartøyer, anleggsutstyr (store gravemaskiner, kraner uten bom) og havnehåndteringsmaskineri.
• Koblingsevne: Den KTG-4 can be coupled with additional KTG modules in tandem or side-by-side to create larger platforms for loads exceeding the single-unit capacity.

KTG-5 Hydraulic Axles Line Trailer med 5 aksler: spesifikasjoner og bruksområder

Den KTG-5 hydrauliske aksler linjehenger med 5 aksler gir mellomklassekapasiteten i KTG-serien, og tilbyr betydelig nyttelastøkning i forhold til den 4-akslede konfigurasjonen, samtidig som de holder seg innenfor de operasjonelle begrensningene til de fleste tungtransportruteundersøkelser for infrastruktur- og energiprosjekter i Midtøsten og globalt.

• Akselkonfigurasjon: 5 linjer med hydrauliske aksler, gir 10 til 20 hjulkontaktpunkter.
• Nyttelastkapasitet: Vanligvis 100 til 160 tonn total nyttelast på plattformen.
• Total kjøretøyvekt: Med drivkraft og tilhengertara når total totalvekt for kjøretøykombinasjoner (GCVW) 180 til 250 tonn, noe som krever spesielle transporttillatelser og ofte ruteforsterkning eller eskortering i de fleste jurisdiksjoner.
• Nivelleringspresisjon på dekk: Hydraulisk kontroll opprettholder dekksnivået innenfor pluss eller minus 0,5 grader over alle 5 akselposisjoner, og beskytter sensitiv last som transformatorer og presisjonsindustrielt utstyr fra tilt-indusert strukturell eller elektrisk skade.
• Beste applikasjoner: Store krafttransformatorer (100 til 150 tonns rekkevidde), tunge reaktorfartøyer, brodragere, offshore-modulkomponenter og flytting av gruveutstyr.

KTG-6 hydrauliske aksler linjetilhenger med 6 aksler: spesifikasjoner og bruksområder

Den KTG-6 hydrauliske aksler linjehenger med 6 aksler er den tyngste enkeltenhetskonfigurasjonen i KTG-serien, og gir maksimalt akseltall og nyttelast i serien i en standardformatmodul. Den 6-akslede konfigurasjonen er passende for de tyngste enkeltløftende lastene i området 150 til 200 tonn som må transporteres på veiinfrastruktur uten å kreve full SPMT selvgående modulære transporteregenskaper.

• Akselkonfigurasjon: 6 linjer med hydrauliske aksler, som gir 12 til 24 hjulkontaktpunkter, avhengig av konfigurasjon med to dekk eller superenkelt dekk.
• Nyttelastkapasitet: Vanligvis 150 til 250 tonn total nyttelast på plattformen for standardkonfigurasjon.
• Aksellaststyring: Den 6-axle configuration allows the hydraulic system to equalize load across all axles, compensating for asymmetric cargo loading that would otherwise cause individual axle overloading in conventional fixed-suspension trailers.
• Multi-enhet kobling: Flere KTG-6-enheter kan kobles sammen for å lage utvidede plattformer for svært lange laster som brodragere, vindturbintårn og rørledningsseksjoner som overstiger 50 meter.
• Beste applikasjoner: Ekstra store transformatorer og reaktorer over 150 tonn, tunge industrimoduler, olje- og gassanleggskomponenter, offshorelogistikk i havnemiljøer og store sivile infrastrukturelementer.

Sammenligningstabell for KTG-serien

Midtøsten Heavy Duty Transporter: Markedskrav og driftsbetingelser

Den Midtøsten Heavy Duty Transporter markedet har unike egenskaper drevet av omfanget av regionens energi-, petrokjemiske og infrastrukturutviklingsprogrammer. Saudi-Arabia, UAE, Qatar, Kuwait, Oman og Bahrain representerer samlet en av de høyeste konsentrasjonene av etterspørsel etter tungtransport per innbygger i en region globalt, drevet av pågående megaprosjektkonstruksjon på tvers av raffineriutvidelser, utvikling av LNG-anlegg, oppgraderinger av kraftproduksjon og urbane infrastrukturprogrammer av eksepsjonell skala.

Faktorer som definerer krav til tungtransport i Midtøsten

• Ekstreme omgivelsestemperaturer: Omgivelsestemperaturene i Gulf-regionen overstiger regelmessig 45 grader Celsius i sommermånedene, noe som i betydelig grad påvirker hydraulikkoljens viskositet, dekkvarmeoppbygging og krav til motorkjøling for Midtøsten Heavy Duty Transporter-operasjoner. Hydrauliske systemer for Midtøsten Heavy Duty Transporter bruk må spesifiseres med syntetiske høytemperatur hydraulikkoljer og overdimensjonerte kjølesystemer som opprettholder driftsviskositeten innenfor spesifikasjonene ved 45 til 50 graders omgivelsesforhold. Standard hydraulikkoljer vurdert for europeiske omgivelsestemperaturer vil tynnes utover deres effektive viskositetsområde under topp sommerforhold i Gulf, forårsaker redusert hydraulisk trykk og potensielt katastrofalt tap av lastkontroll.
• Sand- og støvinntrengningsbeskyttelse: Vindblåste sandpartikler i Gulf-ørkenmiljøer er ekstremt fine og slitende, og penetrerer ikke-forseglede lagre, hydrauliske koblinger og elektriske systemer med hastigheter som ikke ville bli møtt i tempererte klimaoperasjoner. Midtøsten Heavy Duty Transporter-spesifikasjoner må inkludere IP65 eller høyere klassifiserte elektriske kapslinger, forseglede hydrauliske koblinger og forseglede vedlikeholdsfrie lagre på alle akselens dreiepunkter. Ubeskyttede konvensjonelle lagerarrangementer krever hyppige utskiftingsintervaller målt i måneder i stedet for år i miljøer med mye støv.
• Variasjon i veikvalitet: Midtøsten tungtransport-ruter spenner fra førsteklasses flerfelts motorveier med utmerket fortaukvalitet til ikke-asfalterte industrielle adkomstveier, havneterminaler og ørkensporseksjoner som forbinder byggeplasser med nærmeste offentlige vei. Den hydrauliske suspensjonen til KTG-seriens tilhengere og SPMT-plattformer er spesielt verdifull i dette driftsmiljøet fordi den aktivt kompenserer for overflateuregelmessigheter som vil skape farlige dynamiske belastninger på konvensjonelle tilhengere med fast fjæring.
• Stort enkeltløftstransportbehov: Den Middle East's oil and gas sector generates consistent demand for transport of the largest heavy haul cargoes in the world: offshore jacket structures, FPSO modules, refinery reactor vessels exceeding 500 tonnes, and power generation equipment including large gas turbines and their associated transformers. This demand drives the selection of large-format KTG-6 configurations and SPMT platforms for projects where individual lifts exceed 200 tonnes.
• Port-til-sted-logistikk: Mange tunge laster som ankommer Midtøsten kommer gjennom store havner, inkludert Jebel Ali (UAE), King Abdul Aziz Port i Dammam (Saudi-Arabia), Port of Sohar (Oman) og Hamad Port (Qatar). Den tunge logistikkkjeden fra havneutslipp til prosjektsted involverer ofte både SPMT-operasjoner i havnemiljøet (der veitilgangen er begrenset) og konvensjonell veitransport med KTG-plattformhengere for veidelen av reisen.

Midtøsten semitrailer: Standard kommersiell transportryggrad

Den Middle East Semi-Trailer market encompasses the full range of standard commercial freight semitrailers from standard flatbeds and curtainsiders through specialized lowbeds and temperature-controlled units that form the backbone of regional logistics infrastructure. While not classified as Heavy Duty Trailer equipment, the Middle East Semi-Trailer segment is operationally linked to heavy haulage because standard semitrailers often handle the pre-positioning of components, accessories, and support equipment for large heavy haulage projects.

Den Gulf Cooperation Council (GCC) harmonized vehicle and transport regulations set maximum permissible gross vehicle combination weights (GCVW) at 65 tonnes for standard permitted configurations in most member states, with special permits required for any combination exceeding this limit. Denne terskelen er den kommersielle grensen mellom standard Semi-Trailer-operasjoner i Midtøsten og tungtransport som krever spesialisert KTG- eller SPMT-utstyr og tilsvarende tekniske analyser, ruteundersøkelser og tillatelsessøknader.

SPMT vs KTG hydraulisk tilhenger: Velg riktig utstyr for prosjektet ditt

Den decision between an SPMT self propelled modular transporter and a KTG hydraulic axle line trailer for a specific heavy transport task involves evaluating five key project factors: available road access and route constraints, load weight and geometry, site entry and positioning requirements, transport distance, and total project budget including mobilization costs.

Når skal du velge en SPMT selvgående modulær transportør

• Begrenset tilgang på stedet der traktor-tilhenger-kombinasjoner ikke kan manøvrere: SPMT-enheter kan krabbestyre, rotere laster på plass og passere gjennom klaringer som konvensjonelle kombinasjoner av tilhengermotorer ikke kan navigere. Tørrdokklasting på verft, modulplassering på offshoreoverflater og plassering av utstyr i operativt aktive industrianlegg krever vanligvis SPMT-evne.
• Laster over 500 tonn enkeltløft: Mens KTG-tilhengere koblet i store konfigurasjoner teoretisk kan håndtere svært høye bruttolaster, blir den operasjonelle styringen av svært store KTG-arrangementer med flere enheter med en enkelt drivmotor praktisk talt kompleks over ca. 500 tonn. Over denne vekten gir SPMT-plattformer med integrert fremdrift ved hver modulposisjon mer kontrollerbar laststyring og mer presis posisjoneringsevne.
• Overføring mellom flytende og faste konstruksjoner (innlasting/utlasting): Den self-leveling capability of SPMT hydraulic suspension combined with self-propulsion makes SPMT the standard tool for load-in and load-out operations between vessels and quayside structures, where tidal variation and vessel motion require continuous deck height adjustment during the transfer process.

Når skal du velge en KTG hydraulisk akseltilhenger

• Veitransport over avstander over 5 km: SPMT selvgående modulære transportere kjører i 1 til 8 km/t og er ikke egnet for langdistansekjøringer. KTG hydrauliske akseltilhengere trukket av en drivkraft kan kjøre med veihastigheter som er passende for tillatelsesforholdene, typisk 15 til 40 km/t for tunge trekk, noe som gjør dem til det riktige valget for transport mellom havner, jernbaneterminaler og prosjektsteder over meningsfulle veiavstander.
• Laster på 60 til 250 tonn som krever veitransport: Den KTG-3 through KTG-6 series cover the 60 to 250 tonne single-unit range with appropriate hydraulic suspension and modular expansion capability, at significantly lower equipment mobilization cost than SPMT platforms for road transport applications within this weight range.
• Prosjekter med høy transportfrekvens og moderat vekt i ett trekk: For gjentakende transport av industrielt utstyr med 80 til 150 tonn per flytting (som vanlige bevegelser av anleggsvendinger, flytting av gruveutstyr eller gjentakende utskifting av krafttransformatorer), gir en KTG-4- eller KTG-5-tilhenger den mest kostnadseffektive løsningen fordi dens lavere daglige driftskostnad i forhold til SPMT-leie amortiseres gunstigere over flere flyttinger.

SPMT vs KTG: Sammenligning av beslutningskriterier

Ruteundersøkelse, tillatelser og konstruksjonsteknikk for tungtransport tilhenger

Hver tungtransport som involverer en Heavy Duty Trailer over lovlige grenser for totalvekt krever en strukturert ingeniørprosess før transport som dekker ruteundersøkelse, tillatelsessøknader og i noen tilfeller midlertidig forsterkning av broer, stikkrenner og veiflater langs den foreslåtte ruten. Denne prosessen er ikke byråkratisk overhead, men et genuint sikkerhets- og ansvarsstyringskrav: en overbelastet bro som svikter under en 200 tonns last gir konsekvenser som ingen transportforsikring dekker fullt ut.

Ruteundersøkelseskrav for KTG og SPMT Transport

En ruteundersøkelse for tungtransport med KTG- eller SPMT-utstyr skal dokumentere og vurdere:

• Brokapasitet: Hver bro på den foreslåtte ruten må vurderes for kompatibilitet med den foreslåtte totalvekten og aksellastkonfigurasjonen. Originale designtegninger, gjeldende strukturelle inspeksjonsrapporter og trafikkbelastningshistorikk er nødvendige input. For ruter i Midtøsten ble mange broer opprinnelig designet til europeiske eller amerikanske lastestandarder for motorveier fra 1970- og 1980-tallet, og deres faktiske gjenværende kapasitet under spesifikke konfigurasjoner for tunge kjøretøy krever uavhengig konstruksjonsteknisk analyse.
• Overhead klaring: Alle overliggende hindringer, inkludert kraftledninger, telekommunikasjonskabler, brooverflater og skiltportaler, må identifiseres og deres klaring verifiseres mot transporthøyden til lasten pluss tilhengerdekket. For transformatorer og reaktorfartøy med høyder over 5 meter på dekk, kan overliggende elektriske ledninger på 11 kV og 33 kV kreve midlertidig utkobling og fysisk heving før transportbevegelsen kan fortsette.
• Veibredde og svingradius: Den swept path of a Heavy Duty Trailer combination during turns must be calculated and physically verified as fitting within available road width, particularly at intersections, roundabouts, and road curves. KTG trailer combinations with hydraulic rear steering (common on KTG-5 and KTG-6 configurations) reduce the swept path by steering the rear axle groups in the opposite direction to the prime mover during turns.
• Dekkets tilstand og bæreevne: Myke eller skadede veidekker kan kreve midlertidige løpebaner av stålplater, bakkeforbedring eller ruteavvik for å unngå permanent skade på fortauet og for å forhindre tap av kjøretøyets stabilitet på mykt underlag. Dette er spesielt relevant for atkomstveier i Midtøsten gjennom nylig gradert ørkenterreng.

Ofte stilte spørsmål

1. Hva er en tung tilhenger og hvordan skiller den seg fra en standard kommersiell tilhenger?

En Heavy Duty Trailer er en transportplattform konstruert spesielt for laster som overstiger nyttelastkapasiteten til standard kommersielle godshengere, typisk over 40 tonn nyttelast, med spesialiserte strukturelle, fjærings- og styresystemer for sikker transport av overdimensjonert, overvektig eller strukturelt sensitiv last. Standard kommersielle tilhengere (flatbed, gardinsider, kjøleenheter) er designet for laster på opptil 24 til 28 tonn nyttelast i de fleste markeder, bruker konvensjonell bladfjær eller luftfjæring, og kobles til standard femhjulstrekker. Heavy Duty-tilhengere bruker stålkonstruksjoner med høyere styrke, hydraulisk fjæring, flerakslede konfigurasjoner for lastfordeling, og krever ofte spesielle tillatelser for hver transportbevegelse over lovlige vektgrenser.

2. Hva er de tre typene tilhengere som brukes i tungtransport?

Den three types of trailers in heavy haulage are: conventional heavy haul trailers (lowbeds, step-frames, and extendables pulled by a prime mover at fixed coupling points), hydraulic platform trailers (with individually controlled hydraulic suspension axles including the KTG-3, KTG-4, KTG-5, and KTG-6 series), and self propelled modular transporters (SPMT), which integrate their own power, steering, and hydraulic leveling without requiring an external prime mover. Each type addresses different combinations of payload weight, transport distance, site access constraints, and positioning precision requirements.

3. Hvordan fungerer en selvgående modulær transportør?

En spmt selvgående modulær transporter fungerer ved å integrere uavhengig kontrollerte hydrauliske fjæringssylindre ved hver akselposisjon (som utjevner dekket og overfører lasten jevnt uavhengig av terreng), individuelle hydrauliske hjuldrevne motorer som gir fremdrift og bremsing, 360-graders akselstyring ved hver akselgruppe som muliggjør bevegelser på tvers av alle akseler, og koordinerer elektroniske hydrauliske funksjoner i alle retninger, koblede moduler. Resultatet er en plattform som kan bære ekstremt tung last med millimeter posisjoneringspresisjon samtidig som den beskytter sensitiv last fra tilting eller støtbelastning gjennom hele transportbevegelsen.

4. Hva skiller Midtøsten Heavy Duty Transporter-operasjoner fra europeisk eller nordamerikansk tungtransport?

Midtøsten Heavy Duty Transporter-operasjoner skiller seg fra tungtransport i temperert klima, først og fremst ved deres ekstreme krav til omgivelsestemperatur (opptil 50 grader Celsius, krever høytemperatur hydraulikkoljer og forstørrede kjølesystemer), krav til beskyttelse mot inntrengning av sand og støv (IP65 eller høyere for alle elektriske og hydrauliske vektkomponenter i bilen), som drives av individuelle elektriske og hydrauliske komponenter i bilen). prosjektrørledning, og den hyppige kombinasjonen av havnebaserte SPMT-operasjoner og veibasert KTG-tilhengertransport innenfor én enkelt prosjektlogistikkkjede. Utstyr som ikke er spesifikt konfigurert for Gulf-forhold vil oppleve for tidlige feil i hydrauliske, elektriske og mekaniske systemer når det brukes under høye sommerforhold i Midtøsten.

5. Hva er maksimal nyttelast for en KTG-6 hydraulisk akseltilhenger?

Den KTG-6 hydraulic axles line trailer with 6 axle provides a typical maximum payload of 150 to 250 tonnes in standard single-unit configuration, depending on tyre specification, road surface bearing capacity, and the applicable national or regional axle load regulations. When multiple KTG-6 units are coupled in tandem, total payload increases proportionally with the number of units combined. For loads exceeding 500 tonnes, an SPMT self propelled modular transporter configuration is typically more appropriate for both capacity and operational reasons, particularly where precision positioning at the destination is required.

6. Trenger jeg en spesiell tillatelse for å betjene en KTG hydraulisk akseltilhenger?

Ja, i praktisk talt alle jurisdiksjoner over hele verden, krever enhver kjøretøykombinasjon som overstiger standard lovlig maksimal totalvekt (vanligvis 40 til 65 tonn avhengig av land) en spesiell transporttillatelse før bevegelse på offentlig vei. For KTG-tilhengere i en hvilken som helst akselkonfigurasjon over KTG-3 som bærer betydelig last, vil tillatelser kreves i de fleste markeder. Tillatelsesprosessen krever vanligvis innsending av kjøretøyspesifikasjoner, ruteundersøkelsesdokumentasjon, brovurderingsrapporter og en foreslått transportplan, med godkjenning fra den aktuelle motorveien og transportmyndigheten før bevegelsen starter. I jurisdiksjoner i Midtøsten utstedes tillatelser av transportdepartementet i hvert respektive land.

7. Kan en KTG hydraulisk tilhenger brukes i stedet for en SPMT for alle tunge transportjobber?

Nei, KTG hydrauliske akseltilhengere kan ikke erstatte SPMT selvgående modulære transportere for alle tungtransportapplikasjoner. De primære begrensningene til KTG-tilhengere sammenlignet med SPMT er deres krav om en ekstern drivkraft for fremdrift (som begrenser tilgang på trange steder), deres konvensjonelle tilhengerstyringskonvolutt (som forhindrer krabbestyring og rotasjon på stedet), og deres lavere maksimale praktiske nyttelast for enkeltløft-bevegelser over ca. 500 tonn. SPMT er spesifikt nødvendig for inn- og utlastingsoperasjoner ved havner, posisjonering på begrenset industriområde og enhver applikasjon der transportplattformen må manøvrere i retninger eller gjennom klaringer som er umulige for en traktor-tilhenger-kombinasjon.

8. Hva er forskjellen mellom en selvgående modulvogn og en selvgående modulvogn?

Den terms self propelled modular transporter and self propelled modular trailer both refer to essentially the same class of equipment: a modular hydraulic platform with integrated propulsion that can operate without an external prime mover. The term self propelled modular trailer (SPMT) emphasizes the modular nature of the platform and its compatibility with standard trailer coupling and configuration conventions, while self propelled modular transporter emphasizes the complete transport capability of the platform including its propulsion and control systems. In commercial and technical usage the two terms are largely interchangeable, and the acronym SPMT is consistently used for both.

9. Hvordan er KTG-5 sammenlignet med KTG-6 for transformatortransport i Midtøsten?

For krafttransformatortransport i Midtøsten avhenger valget mellom KTG-5 hydrauliske aksler linjehenger med 5 aksler og KTG-6 hydrauliske aksler linjehenger med 6 aksler av transformatorvekten og aksellastgrensene som gjelder for den spesifikke transportruten. Transformatorer i området 100 til 150 tonn er vanligvis innenfor KTG-5-kapasitet, mens transformatorer over 150 tonn krever KTG-6-kapasitet eller tandemkoblede konfigurasjoner. For de vanligste store netttransformatorvektene i kraftinfrastrukturprosjekter i Midtøsten, som varierer fra 100 til 250 tonn, dekker KTG-5 de lettere enhetene og KTG-6 håndterer de tyngste enhetene, og utgjør begge viktige deler av en komplett Midtøsten Heavy Duty Transporter-flåte for energisektorens logistikk.

10. Hvilket konstruksjonsstål brukes i Heavy Duty Trailers og hvorfor spiller det noen rolle?

Heavy Duty-tilhengere inkludert KTG-serien og SPMT-plattformene bruker høyfast konstruksjonsstål med minimum flytegrenser som typisk varierer fra 460 MPa til 690 MPa (sammenlignet med 235 MPa til 355 MPa for standard konstruksjonsstål i konvensjonelle tilhengere). Dette høyfaste stålet gjør det mulig for tilhengerkonstruksjonen å bære ekstreme belastninger innenfor en dekktykkelse og totalvekt som holder tilhengerens egen egenvekt så lav som praktisk mulig, og maksimerer netto nyttelasten tilhengeren kan bære innenfor en gitt totalvektgrense. For operasjoner i Midtøsten må stålspesifikasjonen også ta hensyn til de forhøyede driftstemperaturene, der standard konstruksjonsstål kan oppleve svake reduksjoner i flytegrense ved vedvarende temperaturer over 100 grader Celsius som kan oppstå i ørkenmiljøer med høyt omgivelsesnivå når ståldekket utsettes for direkte solstråling uten last eller skygge over seg.
